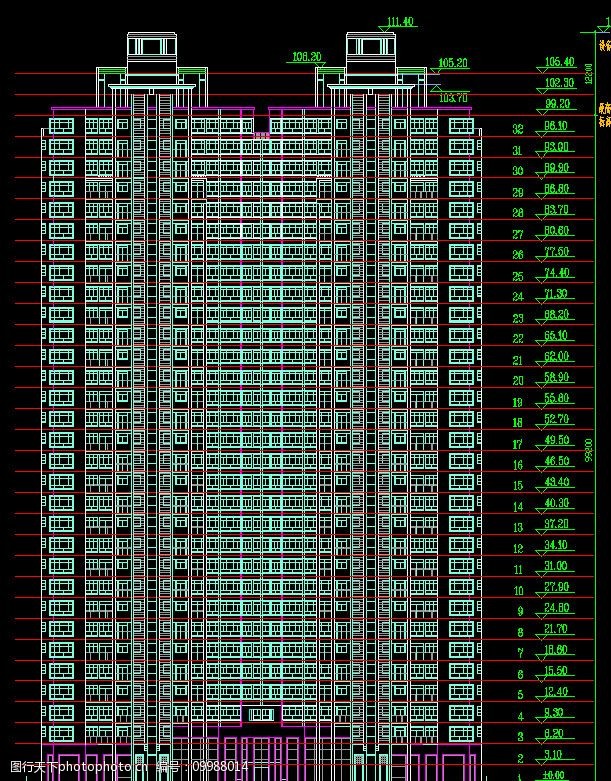

5.2建筑立面圖的設計要求

5.2.1基本要求

（1）定位軸線。

建筑立面圖中簡述建筑立面圖的基本內容，通常只標出圖兩端的定位軸線及編號，并留意與平面圖中的編號一致。

（2）圖線。

①立面圖的外觀輪廓用粗虛線表示。

②室外地坪線用1.4倍的加粗虛線（線寬為粗虛線的1.4倍左右）表示。

③門窗石臺、檐口、陽臺、雨篷、臺階等用中虛線表示。

④其余的，如墻壁分隔線、門窗條紋、雨水管以及引出線等均用細虛線表示。

（3）規格注法與高程。

建筑立面圖中，通常僅標明必要的橫向寬度和高程，該高程指相對標高，即相對于首層室外主要地面（高程值為零）的高程。

對于樓地面、地下層地面、陽臺、平臺、檐口、屋脊、女兒墻、臺階等處的高度規格及高程，在立面圖、剖面圖及其詳圖中應注寫完成面高程及高度方向的寬度。

橫向寬度的規格界線位置應與所注高程的位置一致，寬度數值就是高程之差，但二者的單位不同，規格標明中規格數值的單位為毫米簡述建筑立面圖的基本內容，而高程的單位為米。

（4）在平面圖上表示不出的窗編號，應在立面圖上標注。平、剖面圖無法表示進去的屋面、檐口、女兒墻、窗臺等高程或高度，應在立面圖上分別標明。

（5）各部份構造、裝飾節點詳圖索引，做工名稱或符號。

（6）墻壁家裝做法。

外墻壁按照設計要求可采用不同的材料及做法，在圖面上，墻壁表面分格線應表示清楚，各部位面材及色調應采用帶有指引線的文字進行說明。

5.2.2深度規定

（1）兩端軸線編號，立面轉折較復雜時可用展開立面表示，但應確切標明拐角處的軸線編號。

（2）立面外輪廓及主要結構和建筑構造部件的位置，如外墻頂、檐口、柱、變形縫、室外走道和平行爬梯、室外冰箱機隔板、陽臺、欄桿、臺階、坡道、花臺、雨篷、煙囪、勒腳、門窗、幕墻、洞口、門頭、雨水管，以及其他裝潢鋼梁、線腳和刷墻分格線等。

（3）建筑的總高度、樓層位置輔助線、樓層數和高程及關鍵控制高程的標明，如外墻或拱頂高程等；墻壁的留洞應注規格與高程或高度規格（寬×高×深及定位關系規格）。

（4）平、剖面無法表示進去的屋面、檐口、女兒墻、窗臺以及其他裝潢鋼梁、線腳等的高程或規格。

（5）在平面圖上抒發不清的窗編號。

（6）各部份裝潢做工名稱或代號，剖面圖上難以抒發的構造節點詳圖索引。

（7）圖紙名稱、比例。

（8）各個方向的立面應繪齊備，但差距小、左右對稱的立面或部份不難推定的立面可簡單；內部庭院或看不到的局部立面，可在相關剖面圖上表示，若剖面圖無法表示完全時，則需單獨繪出。
