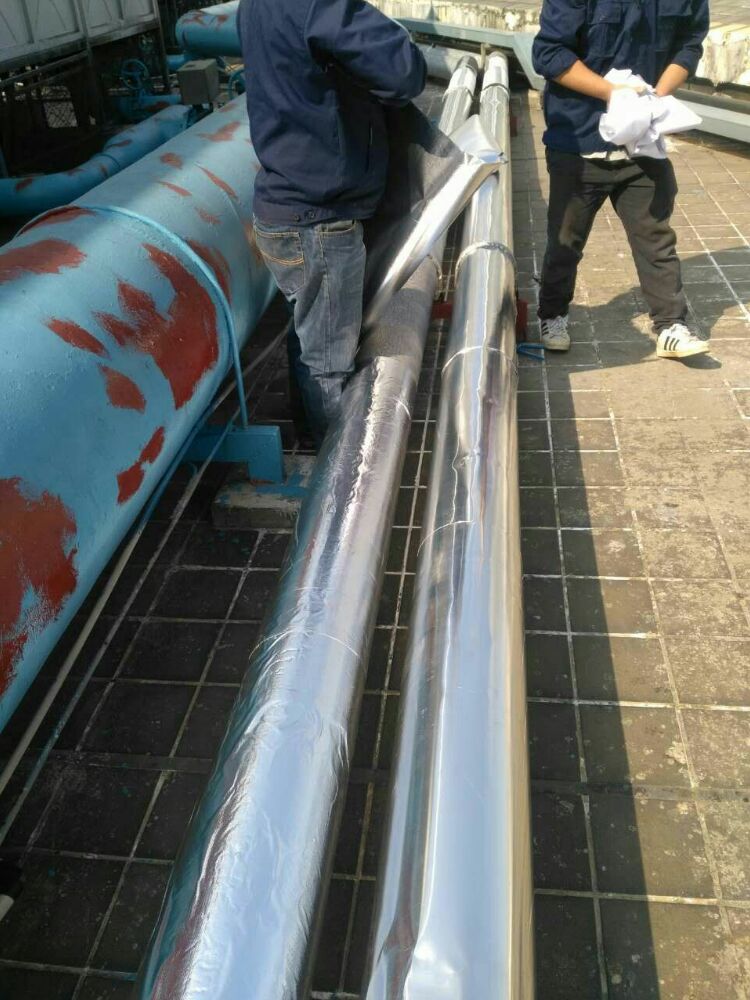

摘要：1、 第 1 頁 共 18 頁 管道保溫施工方案兩篇管道保溫施工方案兩篇 篇一：管道保溫施工方案 1.1 管道保溫 管道保溫均按設計的材質及保溫厚度進行。管道保溫先鋪設保溫管 殼，本工程蒸汽管道保溫采用 PAP 復合保溫管制品，然后用玻璃絲 布綁扎牢固，最后用 PAP 復合保溫板覆蓋外層，每塊保溫材料不少 于兩道加固，保溫材料鋪設時要錯縫壓縫。主保溫層鋪設結束后進 行外護層的施工， 外護層采用符合金屬外護， 本工程采用厚度為 30mm 的 PAP 復合保溫管制品。安裝好的符合金屬外護層要做到牢固、美 觀、防風化。 1.2 煙道及設備保溫（本次保溫不包含） 煙道及設備保溫材料采用巖棉,保護層采用 02、.7mm 厚的壓型鋁合金 板。施工順序?yàn)椋合群附颖鼐o固件及外護支撐件（不允許焊接的 設備可采用打包箍的方式） ，再鋪設巖棉板達到設計厚度，最后安裝 外護板。 1.3 作業條件和作業準備 1.3.1 設計文件及有關技術文件齊全，施工圖紙已會審。施工組織設 計或施工方案已批準，技術交底和施工人員的技術培訓已經完成。 第 2 頁 共 18 頁 1.3.2 需要保溫的煙道、設備和管道安裝完畢，并經嚴密性試驗或焊 接檢驗合格。

1.3.3 熱工測量儀表，蠕脹測點等均安裝完畢。所有臨時支撐件已拆 除。 1.3.4 煙道、 設備和管道表面的灰塵、 油垢、 鐵銹等雜物已清除干凈。 如設計規定涂刷防腐劑時，在3、防腐劑完全干燥后方可進行保溫施工。 1.3.5 所需的保溫用材料已到齊， 其規格性能等檢驗指標應符合設計 要求，如有修改或變動，以設計院及制造廠下發的設計變更通知單 為準。 1.4 施工方法及施工要點: 1.4.1 各部位所用的保溫材料及厚度,外護層材料,保溫結構按設計 要求進行。 1.4.2 硅酸鋁纖維制品、 巖棉板施工時,厚度必須符合設計要求,對縫 與環縫包扎嚴密,綁扎鐵絲采用#16 或#18 鍍鋅鐵絲,鐵絲間距應勻稱, 松緊一致。 1.4.3 用保溫管殼施工時,必須先用符合設計要求的保溫管殼,用鍍 鋅鐵絲將其捆扎在管道上,每塊保溫管殼應有兩道雙股鍍鋅鐵絲加 以捆扎,擰緊后的鐵絲頭要隨手嵌4、入保溫材料縫隙內。 1.4.4 垂直管道及設備為支承保溫層重量,每隔 3 米左右設一個承重 第 3 頁 共 18 頁 托架,其寬度比保溫層厚度小 10mm,當管子不準焊接時可采用夾環。 若已有鉤釘，可不設托架。 1.4.5 保溫層厚度較大(礦纖材料超過 100mm)時，應分層施工。

并要 錯縫壓縫，不得有空隙，以減少熱損失。 1.4.6金屬護殼施工,長度一般為500-900毫米,展開長度為保溫外園 周長加 30-40 毫米的搭接尺寸,環向,軸向各在搖線機上壓出一道凸 筋,并留 5-10mm 寬的邊。膨脹縫處外護搭接尺寸增加，一般為 75-150mm，且不用鉚釘固定。對不同外徑，不同彎曲度的管道，5、要 制定標準的下料方法。 1.4.7 任何室外金屬包裹層的縫隙和穿過處應采用適當?shù)慕^緣膠以 防止水的滲入。 1.5 質量標準及檢驗要求: 1.5.1 保溫施工前，應對所有使用的材料作質量檢驗。保溫材料及其 制品的性能必須符合設計要求。檢驗方法按火力發電廠熱力設備 和管道保溫材料條件與檢驗方法 （）進行。 1.5.2 保溫材料施工時,應拼縫嚴密,一層錯縫,二層壓縫,有孔洞處 要用碎料填塞密實。 1.5.3 保溫層綁扎要牢固,每塊保溫材料不少于兩道雙股鍍鋅鐵絲。 鐵絲直徑的選擇視保溫外徑尺寸而定。一般： 第 4 頁 共 18 頁 （1）保溫外徑150mm 時，用 18#鍍鋅鐵絲。 （6、2）保溫外徑150mm 時，用 16#鍍鋅鐵絲。 1.5.4 保溫用管殼的接縫應放在管側面，不應放在頂部或下部。

1.5.5 法蘭連接處，須留有拆卸間隙，長度以能拆卸螺栓為準，一般 為螺栓長度加 20-30 毫米。 1.5.6 管道支吊架附近的保溫結構應留有足夠的間隙， 使得管道熱脹 冷縮時不致破壞主保溫結構。 1.5.7 設備上的短管,法蘭和人孔要露出保溫結構之外,伸出短管的 保溫同與其相連管道的保溫一致,施工時將設備上的銘牌留出,并在 其周圍作好防漏滲水處理。 1.5.8 保溫施工期間，切忌保溫材料受潮，尤其是室外保溫，應在晴 天進行，做到主保溫層和外護同時施工，并應有切實可行的防雨應 急7、措施。 1.5.9 金屬罩殼要緊貼主保溫層上，并搭接牢固。 1.5.10 罩殼環向搭口向下，相鄰搭口方向與管道坡度方向一致。軸 向搭縫采用插接,先用鉆頭在護罩上鉆孔,然后用抽芯鉚釘固定,間 距 200mm 左右,露天管路支吊架露出鋁皮的地方應在吊桿上加裝防雨 罩，以防雨水進入保溫層。 第 5 頁 共 18 頁 1.5.11 當環境溫度不超過時，保溫外護層表面溫度不應超過 施工工藝流程： 施工方案：（硅酸鋁纖維氈保溫 100mm 厚、硅酸鋁抹面 20mm 厚） 舊保溫層、舊保護層拆除、清理基層質量檢查硅酸鋁纖維氈保 溫層安裝（100mm 厚）質量檢查鐵絲網施工質量檢查硅酸鋁 抹面料施工（20mm8、 厚）交工驗收 二、主要材料性能指標： 1、硅酸鋁材料： 最高使用溫度：650 容重：150kg/m3 導熱系數方程：=0.035+1.6510-4tm+1.24210-7tm2w/m.k 2、硅酸鋁抹面料： 容重：/m3 最高使用溫度：500 抗折強度：0.3Mpa 抗壓強度：6Mpa 導熱系數： 0.3w/m.k 三、保溫支撐件及保溫固定件安裝： 1、介質溫度小于 450時，支撐件可采用焊接承重件，介質溫度高 于 450時，支撐件采用緊箍承重環。

當不允許直接焊于設備或管道 第 6 頁 共 18 頁 上時，應采用緊箍承重環。直接焊于不銹鋼管上時，應加焊不銹鋼 墊板。 2、支撐件的9、承面寬度應比保溫層厚度少 10mm，支撐件的間距： 1.52m。 3、保溫結構的固定件設置： 3.1 設備的保溫層，軟質保溫材料宜用銷釘和自鎖緊板固定。 3.2 保溫層固定用的銷釘應用低碳圓鋼制作。 3.3 保溫制品保溫時，鉤釘、銷釘應根據制品幾何尺寸在縫中做攀系 保溫層的樁柱之用，軟質材料保溫時，釘?shù)拈g距不大于 350mm。每平 方米面積釘?shù)膫€(gè)數：側面不少于 6 個。底面不少于 8 個。 3.4 當壁厚不大于 4mm 時， 鉤釘焊接固定應在設備嚴密性試驗之前進 行。 四、保溫層施工： 1、設備保溫層安裝應從支撐板開始由下而上進行，保溫材料厚度必 須符合設計要求，對縫與縫包扎嚴密。每塊絕熱材料10、至少要用兩道 14#鍍鋅鐵絲捆扎牢固，鐵絲間距應勻稱松緊一致，絕熱材料由兩層 或兩層以上組成時，應分層捆扎。同層應錯縫，上下壓縫，有孔洞 處要用碎料填塞密實。 第 7 頁 共 18 頁 2、如果沒有保溫支撐圈，現場又不允許施焊時，可制作可拆卸結構 的保溫支撐圈。

五、外護層施工： 方案：（復合硅酸鋁抹面料施工）： 1 鐵絲網施工： 鍍鋅鐵絲網安裝時，兩塊鐵絲網應對接，鐵絲網與鉤釘要緊固可靠， 并保證緊貼在保溫層上。 施工完畢后，鐵絲網表面不應有鐵絲斷頭露出，也不應有鼓包和空 層現象。一般采用直徑 1.6mm 的，網孔 的活口鍍鋅鐵絲 網。 2 抹面料施工： 抹面層應分兩次進行11、，待第一次稍干后再進行第二次；第一次要求 找平和壓擠嚴實，第二次要求壓光壓平。 第二次施工離上次施工時間較長時，應將原有抹面層打毛，并稍灑 水濕潤，方可繼續施工。 應根據膨脹情況在抹面層留出方格形或環形膨脹縫，膨脹縫以 510mm 為宜。 抹面層表面應平整光滑，棱角整齊，其平面度不大于 3mm/m,在冷態 情況，表面應無裂紋。 第 8 頁 共 18 頁 六、質量保證措施： 1、建立完善的項目部質量保證體系，各專業責任人員按照質量保證 體系程序文件的要求，搞好材料的到貨驗收、施工技術保證、質量 檢驗、設備保障等日常業務，確保質量體系的正常運行。 2、質量保證體系人員按照公司質量手冊開展日常工作管道保溫施工質量保證期，12、嚴格執行本 項目的質量計劃。 3、由質量員、各班組長，對分項工程進一步細化、量化，各班組應 明確其所干工序的質量檢查標準和評分標準，并由質量檢查人員做 現場記錄，交當日的生產會議評定管道保溫施工質量保證期，評定結果記錄在案。

4、質檢員對各班組所干工序的質量檢查評定記錄進行綜合評定，評 定結果直接和其工資、獎金掛鉤，并作為年終評定的主要項目。 5、增強全員質量意識，質量檢查員負責施工各班組的質量意識教育 和短期技能培訓，并配合業主和有關部門監督各班組按照施工規范 和設計要求施工，做到一級抓一級，一級帶一級，層層承包，分級 負責。 6、現場施工各班組嚴格按照規范操作，作好自檢，各班組長配合質 檢員作交叉檢查。 第 913、 頁 共 18 頁 7、各工序的完工交接要有班組長的簽證，上道工序沒有質量合格記 錄決不交接，需要隱蔽的工序自檢合格后，報業主、監理的有關人 員進行檢查，合格后作好隱蔽記錄，進行上下道工序交接手續。 8、施工現場管理人員要熟練掌握本專業的規范、標準，設計要求， 作好工程技術交底，對材料說明書認真審核，并做必要的復檢，不 合格產品嚴禁使用。 9、保溫層綁扎要牢固，每塊保溫材料不少于兩道雙股鍍鋅鐵絲，鐵 絲直徑的選擇應為 14#或 16#的鍍鋅鐵絲。 10、設備上的短管法蘭和人孔要露出保溫結構之外，伸出短管的保 溫同與其相連管道的保溫一致，施工時將設備上的銘牌留出，并在 其周圍作好防漏滲水處理。

14、11、保溫施工期間，切忌保溫材料受潮，尤其是室外保溫應在晴天 或不太潮濕的時間進行，做到主保溫層和外護同時進行施工，并應 有切實可行的防雨應急措施。 第 10 頁 共 18 頁 篇二：管道保溫施工方案 管道保溫： 拆除原保護層保溫層中間檢查安裝巖棉管殼 50mm中間 檢查安裝鍍鋅特皮 0.5mm竣工驗收； 硫銨工段（80 化工） ：砂輪機除銹中間檢查涂刷氯磺化聚乙 烯底漆第一部遍|中間檢查涂刷氯磺化聚乙烯漆底第二遍 中間檢查涂刷氯磺化聚乙烯漆面第一遍中間檢查 涂刷氯磺化聚乙烯漆面第二遍竣工驗收； 其他工段管道鋼結構設備：砂輪機除銹中間檢查紅丹防銹 底漆第一遍中間檢查紅丹防銹底漆第二遍中間檢查 15、醇酸磁漆第二遍中間檢查竣工驗收; 保溫層拆除及除銹防腐 可采用剪刀、刀具等工具將原有保溫層進行拆除。拆除下來的保溫 層應堆放整齊，并運至甲方指定的場所。 表面處理 采用手工結合砂輪機、鋼絲刷和紗布將金屬表面的銹皮打磨干凈， 完全露出金屬表面光澤。金屬結構的夾角、死角部位除銹一定要徹 底。再用棉紗或破布將金屬表面上浮塵擦干凈。如有油污的地方， 應用汽油或稀釋劑擦洗。除銹級別達標到 St3 級。

第 11 頁 共 18 頁 防腐施工（氯磺化聚乙烯漆、紅丹防銹漆、醇酸防銹漆） 涂裝前，金屬表面處理后應無灰塵、油污、浮沉等。特別注意交叉 及陰角處。應先補刷與之一致配套底漆，涂刷厚度與層數應符合設 計要16、求，干燥固化后統一涂刷面層涂料。 防腐涂料使用前首先應核對油漆的種類、名稱以及稀釋劑是否符合 涂料說明書得技術要求，油漆還應做二次檢查。各項指標合格后方 可調制涂裝。 涂料的配置應嚴格按照說明書得技術要求及配比進行調配，并充分 攪拌，使桶底沉淀物混合均勻放置 15-30 分鐘后，使其充分熟化后 方可使用，工程用量允許的施工時間，應根據說明書的規定控制， 在現場調配時，據工程量用多少配多少。 使用涂料時，應邊刷涂邊攪拌，如有結皮或其他雜物，必須清除掉， 方可使用，涂料開桶后，必須密封保存。 使用稀釋劑時，其種類和用量應符合油漆生產的標準規定。 涂刷時，首先邊對角、棱角處、夾縫處進行預料，必要時采17、用長桿 毛筆進行點圖，以保證漆膜厚薄均勻無漏涂。 施工環境溫度以 15-30為宜，相對濕度不宜大于 85%，遇雨、霧、 大風沙天氣不得進行施工。 涂層的第一道漆膜指觸干后，方可進行下道涂層的施工。

第 12 頁 共 18 頁 涂刷時，盡量減少涂層的往復次數，以免將底層漆膜拉起，按縱橫 交錯方式涂漆，以保證漆膜的涂刷質量。 為充分發揮涂料的耐腐蝕性能，應以漆膜厚度控制施工質量，一般 情況下，漆膜厚度需保證在 以上。 所有涂層不得漏涂，涂層表面應光滑平整，顏色一致、無針孔、氣 泡、流掛、剝落、粉化和破損等缺陷，無明顯的刷痕、紋路及陰影 條紋。每道厚度及總干膜厚度完全滿足該涂料的技術18、指標及甲方的 要求。 每道涂層間隔時間不宜超過 24 小時。 每道工序施工隱蔽前要經甲方質檢人員檢查驗收，做好表面干凈、 無灰塵、無油污等，每一道油漆必須采用漆膜測厚儀側干膜厚度， 防腐完工組織竣工驗收。 涂刷時，首先對邊角、棱角處、夾縫處進行預涂，必要時采用長桿 毛筆進行點涂，以保證漆膜厚薄均勻無漏涂。 使用稀釋劑時，其種類和用量應符合生產廠家的規定標準。配制涂 料時，應攪拌均勻，必要時用 100 目的細鋼網過濾，并用涂-4 杯粘 度計，測定粘度后使用。 修補 經“三檢”后，如發現存在施工質量問題，缺陷處及時做好修補處 第 13 頁 共 18 頁 理，不合格要返工，直至最終檢查達到合同要求的19、質量等級標準。

保溫層安裝 閥門、法蘭處預留部位的絕熱，應以拆卸時不損壞兩側的絕熱結構 為宜。焊縫處采用金屬保護層時，縱縫應采用箱式卡扣連接。其間 距應不超過 200mm。閥門宜采用可拆式保溫盒結構保護層。 加強絕熱材料管理，杜絕水浸、雨淋現象發生。雨天不得進行室外 施工，輕微淋濕，不曬干不允許上保護層，嚴重淋濕和浸泡過的絕 熱材料應做廢料處理。 絕熱層厚度超過 80 每每時，應采用雙層或多層復合絕熱結構。 管線的支吊架處也應絕熱，為保證管線伸縮時絕熱層不損壞，支承 架尺寸應大于絕熱厚度，入使用硬質絕熱材料時，支吊架處應充填 散狀纖維絕熱材料。 絕熱層施工同層錯縫，上下層壓縫，其搭接長度不宜小20、于 50mm。水 平管線縱縫不得在上下 90范圍內。 彎頭無論采用絕熱制品和縫氈，都要到達嚴實規整。 采用捆扎結構應逐層進行。 絕熱層的拼縫寬度，不得有于 5mm。 設備封頭絕熱層施工，將絕熱材料制品板，加工成扇形塊，錯縫敷 設，環狀拉條與扎緊呈十字扭結扎緊。 第 14 頁 共 18 頁 伴熱管線的絕熱施工，每隔 1000-，用鍍鋅絲捆扎牢固。無局 部過熱要求，主管和伴熱管可直接捆扎在一起；有防止局部過熱要 求是，主管和伴熱管之間要設置石棉壁。

水平管線的金屬保護層的環向接縫應順管線坡向。其縱向接縫應布 置在水平中心線的下方 1545 處，縫口朝下。當側面或底部有障礙 物時，縱向接21、縫可移至管線水平中心線的上方 60以內。直管段其 縱縫各節一般連接成直線。 管線金屬保護層的環縫應起鼓搭接，搭接尺寸不得少于 50mm。縱縫 除設防潮層結構不宜采用螺釘固定外，應以封閉好，外形規整美觀 為準，用螺釘固定時，固定間距約為 200mm。 設備與垂直管線上的金屬保護層，應分段固定在支承件上。在同一 段內的保護層聯結，應交替采用固定結構和插線結構。 設備封頭與管線彎頭上的金屬保護層應按形狀大小進行分辨下料。 保溫施工技術要求 第一層保溫板施工，同層要錯縫，縫隙不得大于 5mm，大于 5mm 時要 在縫隙中填充絕熱性能相同的軟質散狀材料。 保溫層遇加強筋板部分要敷設嚴密。 保溫材料第二層22、與第一層要做到同層錯縫，上下層牙縫，其搭接長 度不宜小于 50mm。 第 15 頁 共 18 頁 金屬外護層安裝 直管 （1）確定下料長度 用鋼皮尺或鐵皮條在保溫管道外面多量幾個部位，按保溫層外圓周 長加上 45mm 接縫尺寸（搭接） ，確定下料數值。

（2）加工接縫 在手動折邊機上做好接縫（大頭 12mm，小頭 15mm） ，并在大頭端做 好記號。 （3）加工卷圓 放在手動或電動起線機上加工圓線凸筋，加工圓線應放在大頭 12mm 一端，圓線的直徑根據保溫外徑大致為下列數值： 保溫層外徑 D（mm）圓線直徑 D(mm) D1003.2 .5 D3009 現場安23、裝 把金屬保護層緊貼在管道保溫層外面，把兩邊接縫搭接在一起，用 手提電鉆鉆孔，抽芯拉鉚釘固定，拉鉚釘間距約為 200mm，對于保溫 第 16 頁 共 18 頁 外徑較大的金屬保護層，軸向搭接也應加工圓線凸筋，拉鉚釘間距 可為 250mm。鉆頭直徑為5.1mm，禁止用沖孔或其他方式打孔，接 縫應嚴密、平整、并處于隱蔽位置、環向套接一般為 50mm，大直徑 高溫蒸汽管道及露天管道為 ，環向搭接宜順管路坡向，即 環向搭接口應向下。 靠近法蘭處直管保溫端部的金屬護殼，應用鋸形鉗加工成據紋（鋸 齒形）保護保溫材料。保溫外徑大。鋸齒形的間距也大，反之則小 些。 彎管 （1）彎管金屬保護層 下24、料長度為根據保溫外圓周長加上 45mm 接縫尺寸，與直管套接不小 于 100mm，加工安裝方法同直管。

（2）蝦米彎管金屬保護層 可按平行線法展開放大樣或展開計算下料。也可下料長度為保溫外 圓周長加 100mm、下料寬度為外圓周長的 1/12.剪成長條修剪（需加 上套接尺寸） 。高溫管道彎頭部位金屬保護層也可采用全套接形式。 使搭接尺寸曾大志 ，不加拉鉚釘，使彎頭金屬保護層可自 由調節膨脹。 三通 第 17 頁 共 18 頁 加工安裝方法同直管，支管與直管金屬保護層用拉鉚釘固定。 法蘭 測量保溫管道、保溫法蘭外徑和法蘭保溫長度，確定金屬保護層端 部、筒形部分和插口板得下料尺寸。將25、切割好的端部板放在扳邊機 和手動扳邊機上加工。將端部板差結成整塊;將圓筒部分在拼角扎邊 機和扳邊機上加工接縫，與端板直角咬接后在把插口插入圓筒部分 的插縫處。 加工安裝注意事項 （1）不允許使用有明顯缺陷的金屬保護層，入皺紋、裂紋、深痕道 以及腐蝕痕跡。保溫層施工完畢后緊接著安裝金屬保護層，以免重 新打腳手架。 （2）金屬保護層下料應做到準確，合理套裁，減少零星邊角余料。 （3）加工好的金屬保護層應堆放整齊，并編號以便取用。 防腐層、保溫、保護層檢查 外觀檢查：涂層應光滑平整，顏色一致，無針孔、氣泡、剝落缺陷。

用 5-10 倍的放大鏡檢查，無微孔者合格。 涂層厚度檢查：采用磁性（或超聲波）測26、厚儀檢測，要求涂層厚度 均勻，涂層厚度和層數符合設計要求。具體要求如下： （1） 采用磁性測厚儀側后， 相臨之三點讀數的平均值得出一點讀數。 第 18 頁 共 18 頁 （2）檢查點為塊上、中、下部位均勻取 5 個點，并作好記錄。 （3）涂層干膜厚度不得低于規定值，也不得高于規定值，允許偏差 為5%。 涂層附著力檢查：用打叉劃格法檢查涂層附著力。 檢查保溫固定件、支承件的安裝是否正確、牢固，支承件不得露在 保溫層外。 檢查保溫方式和保溫層厚度是否符合設計要求。保溫層厚度檢查可 針形厚度計，也可采用鋼探針。檢查時將剛探針垂直刺入，直達到 設備或管道壁上，在用鋼尺度量厚度。讀數精度要達到1mm。 質量檢查的取樣布點為，設備每 30m應抽查三處，管道每 20m 抽查 一處。其中有一處不合格時，應就緊加備取點復查，仍有 1/2 不合 格時，應認定該處為不合格。 保護層外觀檢查，應符合下列規定： （1）管道鍍鋅鐵皮安裝的環向接縫與縱向接縫應相互垂直，并成整 齊的直線。 （2）管道鍍鋅鐵皮安裝的接縫方向，應與管道的坡度方向一致。 （3）金屬保護層的搭接尺度應符合設計要求。 （4）在已安裝的金屬護殼上，嚴禁踏踩或堆放物品。對于不可避免 的踩踏部位，應采取臨時防護措施。
